1.5 Двигатели тяговые типа КР251, КР252

• Тяговые двигатели типа КР251, КР251М, КР252, КР252М предназначены для комплектации электрооборудования трамвайных вагонов.
• Вид климатического исполнения - У, УХЛ, Т; категория размещения - 2.
• Группа стойкости к механическим факторам М29.
• Конструктивное исполнение по способу монтажа IM1173.
• Технические данные двигателей приведены также в табл. 1.5.1. Основное конструктивное отличие двигателей:
- КР251, КР252 имеют выходной конец вала со стороны коллектора, лапы приподняты над осью вращения на 180 мм;
- КР251М, КР252М имеют выходной конец вала со стороны вентилятора, лапы приподняты над осью вращения на 250 мм.


Таблица 1.5.1 ТЕХНИЧЕСКИЕ ДАННЫЕ ТЯГОВЫХ ДВИГАТЕЛЕЙ
Наименование параметров Тип двигателя
КР251, КР251М КР252, КР252М
Возбуждение смешанное независимое
Режим работы S2(60 мин) S1(ПВ=100%) S2(60 мин) S1(ПВ=100%)
Мощность, кВт 50 43 50 43
Напряжение номинальное, В 275
Ток якоря, А 210 175 210 175
Частота вращения, об/мин,     -номинальная 1150 1230 1150 1230
                                                    -максимальная 4060
Напряжение возбуждения, В - - 157 141
Ток возбуждения, А 105 87,5 7,1 6,34
Ток параллельной обмотки, А 2,15 2,15 - -
Степень возбуждения последовательой обмотки в номинальном режиме работы, % 50 50 - -
Номинальный вращающий момент, Н*м 415 334 415 334

• Габаритные, установочные и присоединительные размеры и масса двигателей приведены на рис.1.5.1-1.5.2. Указанные в скобках международные обозначения выводов соответствуют требованиям ГОСТ 26772-85 и могут быть использованы при поставках двигателей на экспорт или применении двигателей в электросхемах импортных трамвайных вагонов.
• Двигатели типа КР252 (М) имеют особо высокий запас по электрической прочности изоляции полюсных катушек независимого возбуждения.
• Отверстия для пополнения смазки подшипниковых узлов доступны и после установки двигателей на тележки.
• По заказу могут быть поставлены двигатели с поворотной траверсой щеткодержателей. При этом, в обозначении типа двигателя добавляется буква "П", например КР251МП.

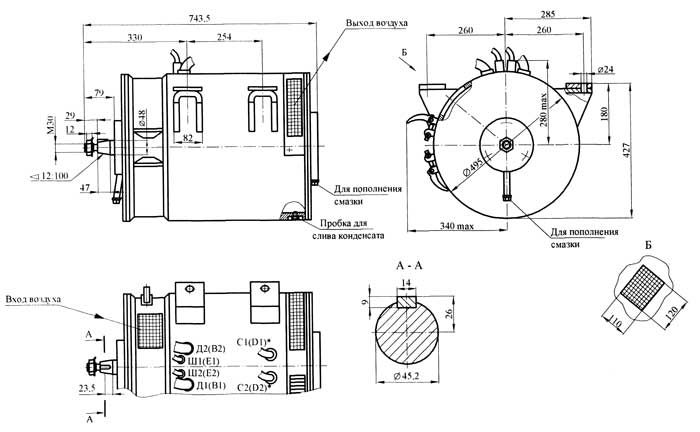

Рис. 1.5.1 Размеры и масса двигателей КР251, КР252.

1. В скобках указаны международные обозначения выводов.
2.*Для двигателя КР251.
3. Масса двигателя: 465 кг - КР252, 470 кг - КР251.

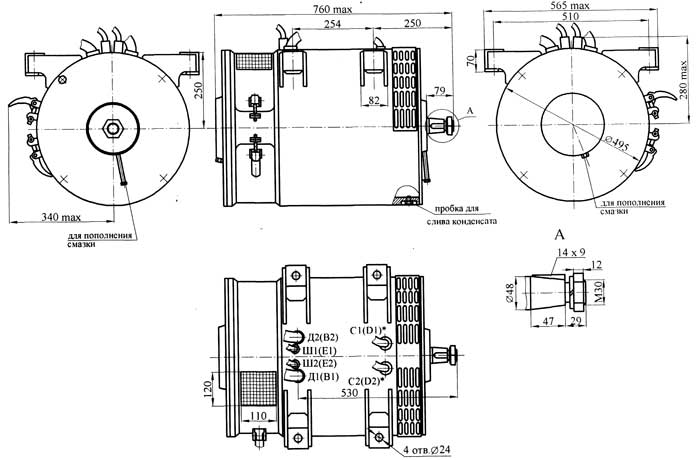

Рис. 1.5.2 Размеры и масса двигателей КР251М, КР252М

1. В скобках указаны международные обозначения выводов.
2. Масса двигателя: 465 кг
3. *Для двигателя КР251М.
