2.2 Двигатели типа ДЭ808, ДЭВ808
Экскаваторные двигатели ДЭ(В)808 разработаны на базе краново-металлургических двигателей Д808 (см. раздел 1.1). По сравнению с двигателями типа ДПЭ(В)52 (см. раздел 2.1) двигатели ДЭ(В)808 имеют следующие отличительные признаки:
- конец вала 80 мм, расстояние между отверстиями в лапах и их привязка к бортику конца вала -как в двигателях Д808;
- размеры фланца - по общепромышленному стандарту ГОСТ 18709-73, размер между опорной поверхностью фланца и бортиком вала равен 0;
- номинальные параметры двигателей показаны при стандартных значениях напряжения 220 или 440 В.
• Двигатели удобные для применения в новых разработках экскаваторных механизмов или для замены двигателей общепромышленного назначения.
• Номинальные данные ДЭ(В)808 указаны в табл.2.2.1; значения максимальной перегрузки по току и максимального вращающего момента - см.табл.2.1.2 и 2.1.3 из раздела 2.1.
• Одно из исполнений двигателей - горизонтально-фланцевое, на лапах типа ДЭ808 показано на рис.2.2.1.
Подробные данные по конкретному исполнению двигателей высылаются по запросу Заказчика.
| Таблица 2.2.1 ДВИГАТЕЛИ ТИПА ДЭ(В) ДЛЯ ЭКСКАВАТОРОВ (НЕЗАВИСИМОЕ ВОЗБУЖДЕНИЕ) |
| Тип двигателя |
Исполнение по способу охлаждения |
Режим работы |
Мощность, кВт |
Напряжение, В |
Ток, А |
Частота вращения, об/мин |
Напряжение, В |
Максимальная частота вращения, об/мин |
Кол-во охлаждающего воздуха, м3/мин |
Статический напор, Па |
| ДЭ(В)808 |
продуваемое |
ПВ=100% |
68 |
440 |
170 |
1200 |
85 |
2300 |
13 |
736 |
| ДЭ(В)808 |
закрытое |
45 мин |
60 |
440 |
150 |
1200 |
85 |
2300 |
- |
- |
| ДЭ(В)808 |
продуваемое |
ПВ=100% |
65 |
220 |
320 |
1300 |
85 |
2300 |
13 |
736 |
| ДЭ(В)808 |
закрытое |
45 мин |
54,4 |
220 |
270 |
1300 |
85 |
2300 |
- |
- |

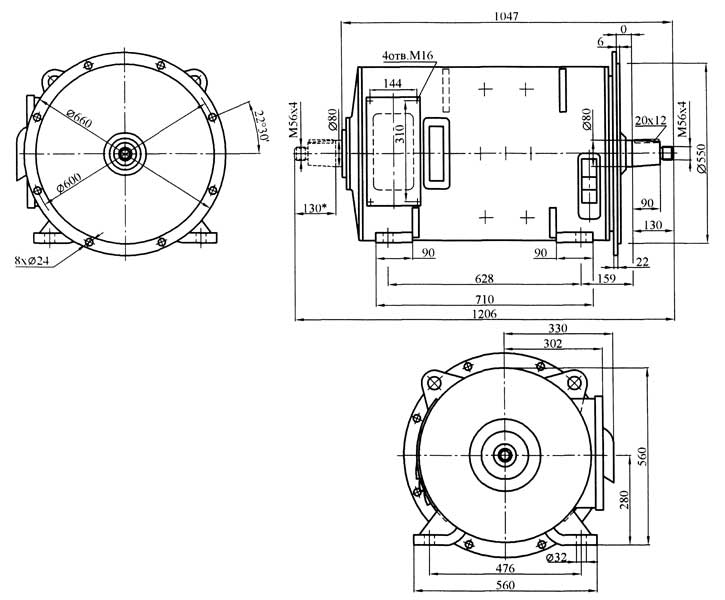

Рис. 2.2.1 Двигатель ДЭ808.
Форма исполнения - IM2003, IM2004.
Масса - 920 кг.
|
|
|
