5.1 Двигатели вспомогательные типа ДК410Р

• Двигатель типа ДК410Р(Р6) предназначен для привода электрокомпрессора, устанавливаемого на вагонах метрополитена и другом подвижном составе городского транспорта.
• Режим работы - повторно-кратковременный S3 (ПВ=50%).
• Вид климатического исполнения - У, УХЛ, Т, О; категория размещения 1.
• Группа стойкости к механическим факторам М25.
• Способ охлаждения - IC00
• Конструктивное исполнение по способу монтажа - IM2571
• Степень защиты - двигателя - IP54; места расположения выводных концов - IP56
• Размеры двигателей - см. рис. 5.1.1. Длина выводов из провода марки ППСРМ-6-1500 от корпуса - 500 мм.
• Технические данные двигателей приведены также в табл.5.1.1-5.1.2.
• Запуск, работа и защита двигателя осуществляется с помощью демпферного сопротивления, постоянно включенного последовательно с обмотками якорной цепи; допускаются в эксплуатации большие значения демпфера.
• Приведенные параметры, в том числе КПД, учитывают постоянно включенное демпферное сопротивление.
Отношение максимальной рабочей частоты вращения к номинальной n /n =1.
• max nом
• Отношение начального пускового момента к номинальному - 3.
• Отношение начального пускового тока к номинальному - 5,8.
• Момент инерции якоря - 0,4кг/м2. Уровень вибрации не более 1,8 мм/с.


Таблица 5.1.1 ТЕХНИЧЕСКИЕ ДАННЫЕ ДВИГАТЕЛЕЙ ДК410Р, ДК410Р6, ДК410Р6К
Наименование параметров Режим работы ПВ=50% с демпферным                     сопротивлением, ОМ
ДК410Р ДК410Р6, ДК410Р6К
11±0,11 6±0,06 11±0,11 6±0,06
Номинальное напряжение питающей сети, В 750 550 750 550
Номинальная мощность, кВт 4,5 3,5 6 4,5
Номинальная частота вращения, об/мин 1500 1070 1500 1130
Номинальный вращающий момент, Н*м 28,7 31,2 38,2 38
КПД, % 73 72 69 70,5
Номинальный ток, А 8,54 9,2 11,6 12,5

Таблица 5.1.2 ДОПУСТИМЫЙ УРОВЕНЬ ШУМА ДВИГАТЕЛЕЙ
Тип двигателя ДК410Р ДК410Р6(К)
Исполнение двигателя с номинальной частотой вращения, об/мин 1500 1070 1500
Средний уровень звука, дБ(А) 71 67 70



Рис. I - двигатель ДК410Р, ДК410Р6

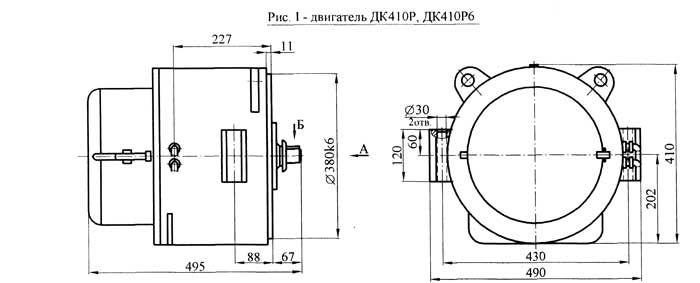

Рис. 5.1.1 Габаритные, установочные, присоединительные размеры двигателей. Масса: ДК410Р - 165 кг, ДК410Р6 - 175 кг, ДК410Р6К - 176 кг.

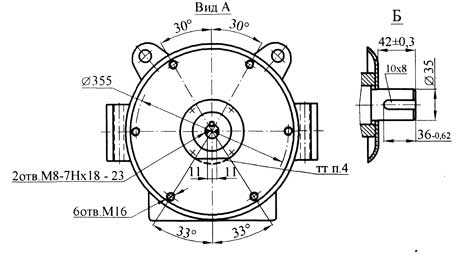

Рис. II Исполнение конца вала двигателя ДК410Р6К (остальное - см. рис. I)
