5.2 Двигатель вспомогательный типа КР661Б1

Двигатель предназначен для вентилятора и низковольтного генератора троллейбусов и трамваев.
• Режим работы - S1 (ПВ=100%)
• Вид климатического исполнения УХЛ2 или УХЛ1 (по заказу).
• Конструктивное исполнение по способу монтажа - IM1072, IM1002.
• Степень защиты при установке двигателя на тележки вагонов или раму троллейбуса - IP44.
• Способ охлаждения двигателя - IC41 (внешний обдув).
• Группа стойкости к механическим факторам М28.
• Технические данные двигателя при использовании в городском электротранспорте на номинальное напряжение 550 В и как двигателя общего применения на напряжение 440 В даны в табл. 5.2.1. Допустимый уровень вибрации при номинальной частоте вращения - не более 2,8мм/с, допустимый уровень шума - см. табл. 5.2.1. Масса двигателя 130 к г.


Таблица 5.2.1 ТЕХНИЧЕСКИЕ ДАННЫЕ ДВИГАТЕЛЯ КР661Б1
Наименование параметров Область применения двигателя
тяговый вспомогательный общее применение
Номинальное напряжение, В 550 440
Номинальная мощность, кВт 4,5 3,7
Возбуждение двигателя последовательное независимое
Ток якоря номинальный, А 9,5 9,5
Частота вращения, об/мин,                      -номинальная 2000 2000
                                                                    -максимальная 4000 4500
Направление вращения со стороны коллектора правое любое
Допустимое значение среднего уровня звука, дБ(А) 80 80

Размеры двигателя - см. рис. 5.2.1. Особенности конструкции двигателя:
• допускается работа двигателя последовательного возбуждения при малой нагрузке;
• возможность пополнения смазки подшипников без демонтажа двигателя, точки смазки показаны буквой "С" на рис. 5.2.1;
• повышенная работоспособность подшипников даже при группе М28;
• длина выводов от корпуса двигателя (для тяги) - 2000 мм каждый.

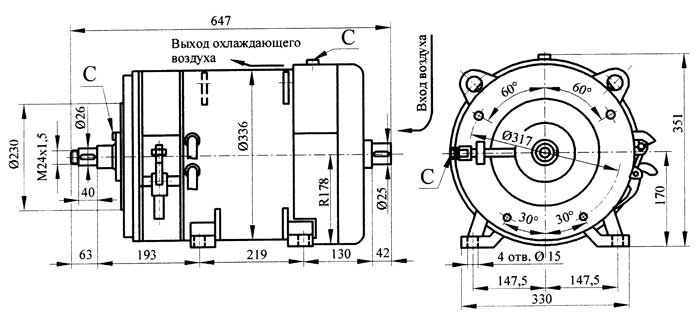

Рис. 5.2.1 Размеры двигателя КР661Б1
