5.3 Двигатели вспомогательного типа КР2732 для электровозов серии ЧС

Общие сведения по двигателям
• Вспомогательные двигатели для импортных электровозов серии ЧС предназначены для замены двигателей фирмы SKODA, выработавших свой ресурс:
- двигатель КР2732 для вентилятора охлаждения пускотормозных резисторов, заменяет импортный двигатель 2AU2732/4;
- двигатель КР2732А для вентилятора охлаждения тяговых двигателей, заменяет импортные двигатели 1А2732/4 и 3А2732/4.
• Учтены необходимые требования ГОСТ2587-81, а также руководства по эксплуатации фирмы SKODA.
• Вид климатического исполнения - УХЛ2.
• Класс изоляции Н, ГОСТ8865-93. Класс защиты от поражения эл. током 11, ГОСТ 12.2.007.0-75.
• Конструкция двигателей защищена отечественным Патентом на изображение №2171525 с приоритетом от 06.03.2000.
• Возбуждение - последовательное.
• Технические данные двигателей приведены в табл. 5.3.1 для режима работы S1(продолжительного). До-
пустимое значение вибрации при номинальной частоте вращения - 3,5мм/с.


Таблица 5.3.1 ТЕХНИЧЕСКИЕ ДАННЫЕ ДВИГАТЕЛЕЙ КР2732(А)
Наименование параметров Величина параметров или ребование
двигатель КР2732 двигатель КР2732А
Мощность продолжительная, кВт 39 25
Номинальное напряжение, В 280 220
Ток якоря продолжительный, А 160 135
Частота вращения, об/мин,                   -номинальная 2140 1800
                                                                 -максимальная 2500 2100
Исполнение по охлаждению закрытое самовентиляция
Способ охлаждения Наружный обдув а агрегате "мотор - вентилятор" Дополнительный обдув поверхности корпуса в агрегате
Рабочее положение горизонтальное вертикальное или др.
Допустимое значение среднего уровня звука, дБ(А) 91 87
Длина выводов от корпуса, мм 2000 2500

Размеры, отдельные технические требования и масса двигателей указаны на рис. 5.3.1 - 5.3.3. Наконечники смазочных трубок закрыты пробками с резьбой М8х1.
В канавках по диаметру 454 корпуса могут располагаться кольцевые шпонки с поперечным сечением bхh=5,5x6,0 мм.

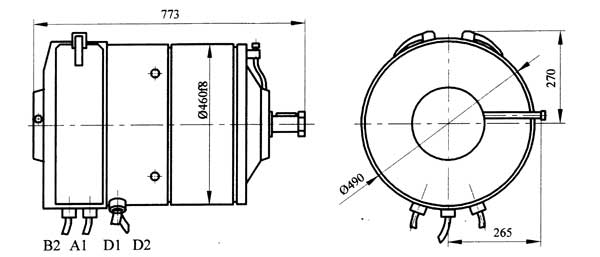

Рис. 5.3.1 Размеры двигателя КР2732. Масса 370 кг.

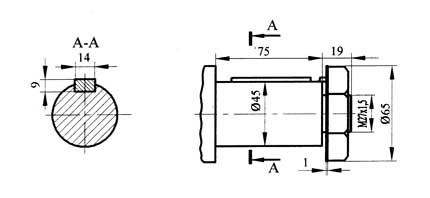

Рис. 5.3.2 Размеры унифицированных концов вала двигателей КР2732 и КР2732А.

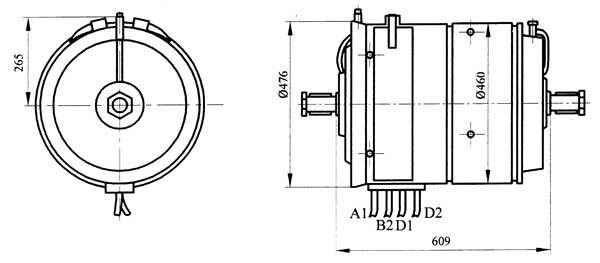

Рис. 5.3.3 Размеры двигателя КР2732А. Масса 310 кг.
