8.4 Буровые двигатели типа Д908Б, ДВ908Б

Общие характеристики двигателей шарошечного бурения - см. раздел 6. Отличительные особенности двигателей типа:

Д908Б - вертикально-фланцевый двигатель со стандартными размерами фланца F600 согласно международному стандарту IEC72-2; съемная поворотная клеммная коробка со степенью защиты IP56; охлаждающий воздух при независимой вентиляции подводят к одному из верхних коллекторных люков; пресс-масленки позволяют добавлять смазку в верхний и нижний подшипниковые узлы без снятия двигателя с механизма; подшипниковые узлы особой надежности и высокой работоспособности.

ДВ908Б имеет высокую степень унифиакции с двигателем Д908Б, отличаются сдвигом «вниз» на 35 мv конца вала относительно опорной плоскости фланца; наличием маслозащиты нижнего подшипникового узла от попадания жидкого масла из редуктора в двигатель при наклонном (транспортном) положении буровой мачты; защитой двигателя от попадания влаги при наклоне мачты; спец. размерами заточек на верхнем узле двигателя. Способ охлаждения - самовентиляция.

Технические данные двигателей указаны в табл. 8.4.1
Размеры и отдельные технические сведения по двигателям - см. рис. 8.4.1 - 8.4.2. Схема соединений катушек
главных полюсов позволяет включать возбуждение на напряжение 220 В или 110 В.

Исполнение двигателей:
1. Степень защиты IP23.
2. Форма исполнения IM4013.
3. Вход охлаждающего воздуха «В» сверху.
4. Выход охлаждающего воздуха «Е» - через нижние боковые люки.
5. Пресс-масленки «Р» - 2.2.45 Кд.хр., ГОСТ 19853-74.
6. Вибрация - не более 2,8 мм/с.
7. Уровень звука - не более 89 дБА.


Таблица 8.4.1 ТЕХНИЧЕСКИЕ ДАННЫЕ БУРОВЫХ ДВИГАТЕЛЕЙ Д908Б, ДВ908Б
Наименование параметров Д908Б ДВ908Б
Режим работы номинальный S1 S1
Мощность номинальная, кВт 120
Напряжение номинальное, В 440
Ток якоря номинальный, А 300
  Частота вращения, об/мин
-номинальный 1050
-максимальный 1800
Максимальный крутящий момент, Н*м 2180
Момент инерции, кг*м2 2,7
Способ возбуждения независимое
Напряжение возбуждения, В 220/110
Ток обмотки возбуждения номинальный, А 6,5/13
Количество охлаждающего воздуха, м3/мин 20 *
Общая длина двигателя, мм 1150 1260
Масса двигателя, кг 1150 1255

* Самовентиляция.

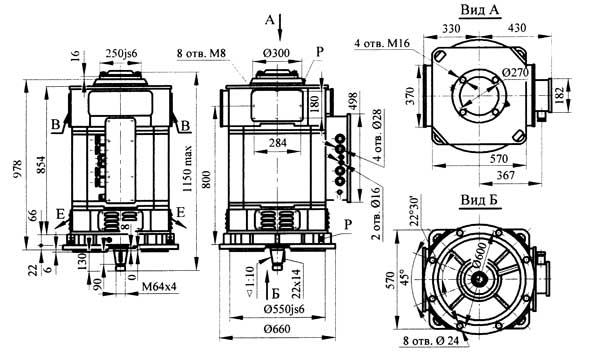

Рис. 8.4.1 Габаритные, установочные, присоединительные размеры двигателя Д908Б

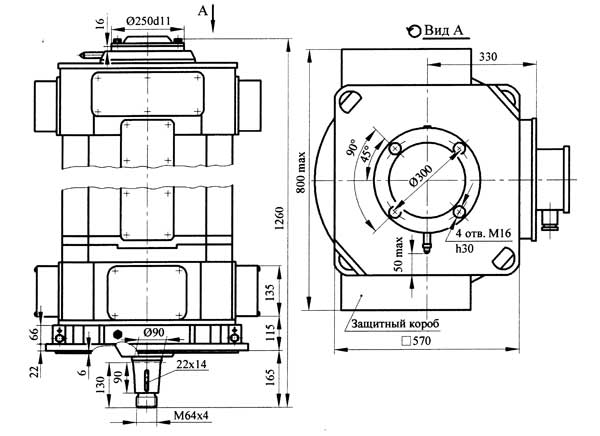

Рис. 8.4.2 Размеры двигателя ДВ908Б. Остальное - см. рис. 8.4.1.
