8.5 Двигатели общего применения типа Д908К2, Д908К2С

• Универсальный двигатель для работы в разнообразных режимах работы и условиях эксплуатации.
• Размеры и конфигурация унифицированных двигателей Д908К2 и Д908К2С показаны на рис. 8.5.1. Пространство между лапами на длине 450 мм занято выступающими частями двигателя на высоте 31 мм ниже опорной поверхности лап. При отсутствии свободного пространства между лапами в месте установки следует установить прокладки под лапы двигателя с размерами BxLxH=130x130x35 мм. Таким образом, двигатель имеет условную высоту оси вращения h’=315 мм.
• Клеммная коробка съемная, поворотная на 180°, при этом сальники могут располагаться слева или справа, по желанию потребителя. Выход охлаждающего воздуха снизу, между лапами, позволяет работу двигателя на открытом воздухе, без навесов.
• Отличительные особенности двигателей типа:

Д908К2 - имеет два одинаковых роликовых подшипника типа 20-42317М, рассчитанных на высокие радиальные нагрузки при передаче крутящего момента двигателя, однако применение косозубой шестерyи на конце вала, создающей большие осевые усилия, не рекомендуется. При номинальной частоте вращения допустимый уровень звука - не более 87 дБА, допустимая вибрация - не более 3,5 мм/с.

Д908К2С - имеет два одинаков шариковых подшипника типа 70-317 с осевым поджатием для снижения шума и вибрации двигателя, допускаются умеренные радиальные нагрузки (передача момента через муфту) и длительные средние осевые нагрузки (например, при наклоне двигателя до 30°). Допустимый уровень звука - на ~ 5дБА меньше (около 82 дБА). Допустимая вибрация - 2,8 мм/с.

Технические данные двигателей - см. табл. 8.5.1

Таблица 8.5.1 ТЕХНИЧЕСКИЕ ДАННЫЕ УНИФИЦИРОВАННЫХ ДВИГАТЕЛЕЙ Д908К2, Д908К2С
НЕЗАВИСИМОГО (ПАРАЛЛЕЛЬНОГО) ВОЗБУЖДЕНИЯ.
Наименование параметров Величина параметров или требование
Режим работы S1(ПВ=100%)
Мощность, кВт 118
Напряжение, В 440
Ток, А 300
Частота вращения об/мин
- номинальная 1050
- максимальная рабочая 2000
Напряжение обмотки независимого возбуждения, В 110/220
Ток возбуждения, расчетный, А 13/6,5

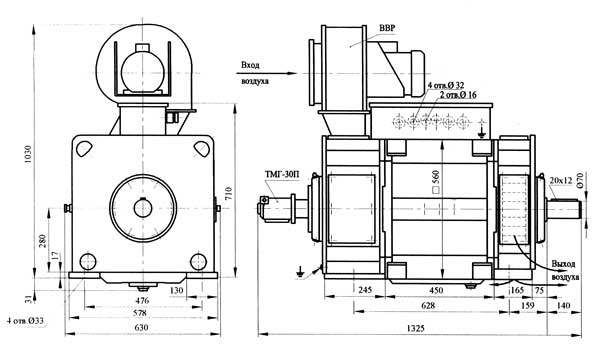

Рис. 8.5.1 Размеры и масса унифицированных двигателей Д908К2, Д908К2С.

1. Форма исполнения IM1001, ГОСТ 2479-79.
2. Степень защиты IP23 (коробка - IP56), ГОСТ 17494-87.
3. Допуски на установочо-присоединительные размеры по ГОСТ 8592-79.
4. Масса двигателя вместе с ВВР и ТМГ-30П - 1290 кг.
