8.6 Крановый двигатель с самовентиляцией типа Д908БК

• Двигатели типа Д908БК с самовентиляцией предназначены для работы на крановых, металлургических и др. механизмах с тяжелыми условиями эксплуатации, в том числе используются в качестве двигателей подъема на кранах высотного строительства. Как правило, для работы в системе «Г-Д» (генератор - двигатель) для крана заказываются одновременно унифицированные между собой двигатель Д908БК и генератор Г908БК (см. п. 8.7).
• Технические данные двигателя в нескольких режимах работы приведены в табл. 8.6.1; при номинальной частоте вращения 1050 об/мин, допустимое значение уровня звука - не более 87 дБА, вибрации - не более 2,8 мм/с при жесткой установке двигателя; максимальная рабочая частота вращения 1900 об/мин; ток перегрузки - до 640 А в течение 60 с.


Таблица 8.6.1 ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ДВИГАТЕЛЯ Д908К2, Д908БК
Наименование параметров Режим работы двигателя
S2-(60 мин) номинальный S2-(60 мин) S3-ПВ=40%
Мощность, кВт 120 70 39
Напряжение, В 440 220 220
Ток, А 300 340 200
Частота вращения, об/мин 1050 510 515
Возбуждения независимое (ток - при нагретом двигателе) 220 В/5,9 А 220 В/5,9 А 220 В/5,4 А

Размеры, масса и отличительные особенности исполнения двигателя показаны на рис. 8.6.1. Высота оси вращения h=315 мм, в остальном размеры концов вала и отверстий в лапах унифицированы с краново-металлургическим двигателем Д812, имеющим h=340 мм.
Момент инерции якоря - 2,7 кг м2. Вход и выход охлаждающего воздуха находится внизу,
между лапами, что следует учитывать при установке двигателя на механизм. Съемная клем-мная коробка имеет свой болт заземления, помимо зажима заземления на лапе двигателя. Класс защиты 01 по электробезопасности, ГОСТ 12.2.007.0-75.

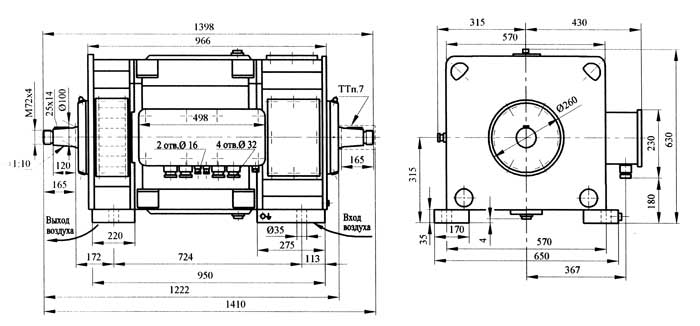

Рис. 8.6.1 Размеры, масса и конструктивное исполнение унифицированных двигателя Д908БК и генератора Г908БК.
1. Степень защиты - IP23 по ГОСТ 17494-87.
2. Допуски на установочно-присоединительные размеры по ГОСТ 8592-79.
3. По требованию заказчика возможно изменение конструкции и положения коробки выводов.
4. Отверстия, входа и выхода воздуха закрыты крышками со степенью защиты IP20 (условно не показаны) и расположены снизу.
5. Форма исполнения IM1004, ГОСТ 2479-79.
6. Масса - 1250 к г.
7. При поставке генератора Г908БК конец вала со стороны коллектора защищен колпаком, для двигателя Д908БК колпак - по заказу.
