1.7 Двигатели тяговые типа КР309А, КР309А1
Двигатели последовательного возбуждения предназначены для применения в механизмах передвижения автомобильных кранов (КР309А с выводами вверх) и крановых механизмов (КР309А1 с выводами вниз).
• Вид климатического исполнения У, УХЛ; категория размещения 2.
• Конструктивное исполнение по способу монтажа IM1173.
• Группа стойкости к механическим факторам М28.
• Технические данные двигателей приведены также в табл. 1.7.1. размеры двигателей - см. рис. 1.5.1. Длина
выводов - 2500мм каждый. Верхняя и нижняя крышки коллекторных люков одинаковы по установочным размерам и их можно менять местами для лучшего доступа охлаждающего воздуха на механизме. Масса -490кг По обозначениям выводов - см. раздел 1.5.

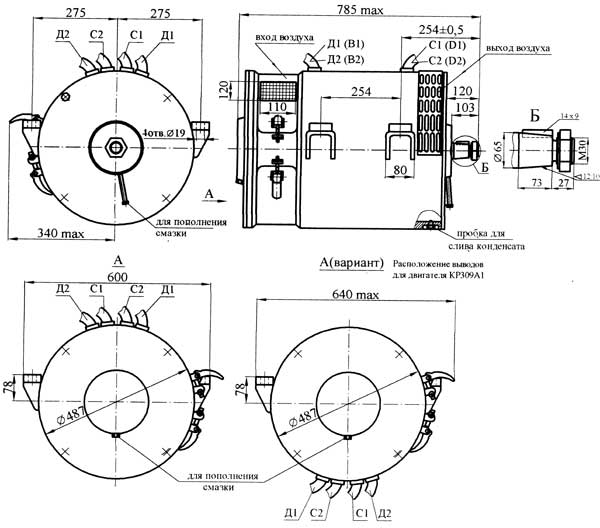

Рис. 1.7.1 Двигатель КР309А
| Таблица 1.7.1 ТЕХНИЧЕСКИЕ ДАННЫЕ ДВИГАТЕЛЕЙ КР309А, КР309А1 |
| Режим работы |
S2(60 мин) |
S1(ПВ=100%) |
| Мощность, кВт |
52 |
62 |
| Напряжение, В |
230 |
275 |
| Ток якоря, А |
265 |
265 |
| Частота вращения, об/мин, -номинальная |
1270 |
1590 |
| -максимальная |
4060 |
4060 |
| Способ охлаждения |
IC11 |
IC17 |
| Расход охлаждающего воздуха, м3/мин |
- |
17,6 |
|
|
|
