4.2 ДВИГАТЕЛИ КРАНОВЫЕ
С САМОВЕНТИЛЯЦИЕЙ И НЕЗАВИСИМОЙ ВЕНТИЛЯЦИЕЙ ТИПА Д...К
Назначение и классификация
• Предназначены для работы в электроприводах подъемно-транспортных механизмов в продолжительном S1 (ПВ=100%), кратковременном S2 (60 мин) и повторно-кратковременном S3 (ПВ=25, 40, 60%) режимах работы.
• Характеризуются высокой кратностью пусковых и максимальных моментов, широким диапазоном регулирования частоты вращения, а также длительным сроком службы и высокими показателями надежности.
• Имеют высокую степень унификации по применению, конструкции и обмоточным данным с двигателями серии Д - см. раздел 4.1. По способу возбуждения - параллельное со стабилизирующей обмоткой исполняются только по особому заказу. По способу защиты от внешних воздействий - IP23 при поставке двигателей, IP20 -при работе. Класс защиты по электробезопасности 01.
Основные технические данные
• Класс изоляции двигателей - Н.
• Номинальные технические данные тихоходных и быстроходных двигателей климатических исполнений У1 и УХЛ1 с охлаждением IC01 в режиме S2 - 60 мин. приведены в табл.4.2.1 (напряжение 220 В) и табл 4.2.2 (напряжение 440 В).
• Технические данные двигателей с независимой вентиляцией IC17 в режиме S1 приведены в табл.4.2.3 (напряжение 220 В) и табл.4.2.4 (напряжение 440 В).
• Значения момента инерции и максимальной частоты вращения двигателей на напряжение 220 и 440 В приведены в табл.1.2.1, параметры вентиляции - см. табл.4.2.5.
• Значения мощности, тока и частоты вращения двигателя с охлаждением IC01 в режимах S3 - ПВ=25%, 40%, 60% и S1 - ПВ=100% см. табл.4.2.6.
• Средний уровень звука по 1 или 2 классу, вибрация - не выше 4,5 или 2.8мм/с при h?225мм, не выше 7,1 или 3,5 мм/с при h>225мм.
Регулирование частоты вращения двигателей
Для соответствующего вида возбуждения можно использовать сведения из раздела 4.1.
Особенности конструкции
• Для охлаждения самовентиляцией внутри двигателя, на валу якоря, установлен механический вентилятор (кроме Д12К). При работе двигателя люки входа и выхода охлаждающего воздух должны быть открыты. При независимой вентиляции внутренний вентилятор не снимать, если направление охлаждающего воздуха соответствует указанному на рис. 4.2.1.
Габаритно-установочные размеры
Габаритно-установочные размеры двигателей Д12К - Д32К соответствуют двигателям Д12 - Д32 (см. раздел 4.1), для двигателей Д808К - см. рис.4.2.1. Основное исполнение двигателей - с клеммной коробкой, расположенной сверху (для исполнения IM101…).
ТАБЛИЦА 4.2.1 НОМИНАЛЬНЫЕ ДАННЫЕ ДВИГАТЕЛЕЙ С ОХЛАЖДЕНИЕМ САМОВЕНТИЛЯЦИЕЙ IC01 В РЕЖИМЕ S2-60 мин, НАПРЯЖЕНИЕ 220 В, КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ У1 и УХЛ1
Тип двигателя |
Высота оси вращения h, мм |
Испол-
нение по частоте вращения |
Мощность, ток якоря, частота вращения при возбуждении |
Момент
инерции
не более |
Максимально допустимая частота вращения |
последовательном |
Смешанном |
параллельном |
кВт |
А |
об/мин |
кВт |
А |
об/мин |
кВт |
А |
об/мин |
кг м2 |
об/мин |
Д12К
Д21К
Д22К
Д31К
Д32К |
160
180
180
225
225 |
Тихоходное |
3,0
5,5
7,5
10,0
15,0 |
21
35
48
60
90 |
1050
900
810
760
600 |
3,0
5,5
7,5
10,0
15,0 |
20
33
44
58
86 |
1100
1000
1000
830
740 |
3,0
5,5
7,5
10,0
15,0 |
19
32
43
57
85 |
1120
1000
1050
800
730 |
0,05
0,13
0,15
0,30
0,43 |
3600
3600
3600
3600
3300 |
Д21К
Д22К
Д31К
Д32К
Д808К |
180
180
225
225
280 |
быстроходное |
6,9
10,0
15,0
22,0
- |
43
60
86
118
- |
950
1000
1000
930
- |
6,9
10,0
15,0
22,0
- |
41
57
83
122
- |
1380
1340
1240
1070
- |
6,9
10,0
15,0
22,0
100 |
40
56
82
115
500 |
1330
1450
1320
1150
1350 |
0,13
0,15
0,30
0,43
2,00 |
3600
3600
3600
3300
2300 |
ТАБЛИЦА 4.2.2 НОМИНАЛЬНЫЕ ДАННЫЕ ДВИГАТЕЛЕЙ С ОХЛАЖДЕНИЕМ САМОВЕНТИЛЯЦИЕЙ IC01 В РЕЖИМЕ S2-60 мин, НАПРЯЖЕНИЕ440 В, КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ У1 и УХЛ1
Тип двигателя |
Исполнение по частоте вращения |
Мощность, ток якоря, частота вращения при возбуждении |
последовательном |
смешанном |
Параллельном |
кВт |
А |
об/мин |
кВт |
А |
об/мин |
кВт |
А |
об/мин |
Д21К
Д31К |
тихоходное |
5,1
8,3 |
17
25 |
1000
760 |
5,1
8,3 |
16
25 |
1180
810 |
5,1
8,3 |
15,5
24 |
1160
830 |
Д22К
Д32К
Д808К |
быстроходное |
10,0
21,0
- |
28
55
- |
1140
940
- |
10,0
21,0
- |
29
59
- |
1380
1120
- |
10,0
21,0
105 |
28
55
275 |
1420
1250
1400 |
Максимально допустимая частота вращения 3000 об/мин.
ТАБЛИЦА 4.2.3 ТЕХНИЧЕСКИЕ ДАННЫЕ ДВИГАТЕЛЕЙ ЗАЩИЩЕННОГО ИСПОЛНЕНИЯ
С НЕЗАВИСИМОЙ ВЕНТИЛЯЦИЕЙ В РЕЖИМЕ S1-ПВ=100%, НАПРЯЖЕНИЕ 220 В
Тип двигателя |
Исполнение по частоте вращения |
Мощность, ток якоря, частота вращения при возбуждении |
последовательном |
смешанном |
Параллельном |
кВт |
А |
об/мин |
кВт |
А |
об/мин |
кВт |
А |
об/мин |
Д12К
Д21К
Д22К
Д31К
Д32К |
тихоходное |
3,7
6,5
8,5
11,0
16,0 |
26
44
56
69
97 |
1020
840
790
750
580 |
3,7
6,5
8,5
11,0
16,0 |
24
42
52
66
93 |
1090
980
980
820
740 |
3,7
6,5
8,5
11,0
16,0 |
23
40
50
65
91 |
1100
960
1020
790
730 |
Д21К
Д22К
Д31К
Д32К
Д808К |
быстроходное |
6,9
11,0
17,0
22,0
- |
43
60
102
125
- |
1000
900
1020
910
- |
6,9
11,0
17,0
22,0
- |
42
57
99
121
- |
1250
1280
1190
1100
- |
6,9
11,0
17,0
22,0
90 |
42
55
98
118
454 |
1300
1390
1270
1250
1500 |
Независимая вентиляция необходима при работе со значительным снижением частоты вращения, когда эффективность охлаждения самовентиляцией уменьшается
ТАБЛИЦА 4.2.4 ТЕХНИЧЕСКИЕ ДАННЫЕ ДВИГАТЕЛЕЙ ЗАЩИЩЕННОГО ИСПОЛНЕНИЯ
С НЕЗАВИСИМОЙ ВЕНТИЛЯЦИЕЙ В РЕЖИМЕ S1-ПВ=100%, НАПРЯЖЕНИЕ 440 В
Тип двигателя |
Исполнение по частоте вращения |
Мощность, ток якоря, частота вращения при возбуждении |
последовательном |
смешанном |
Параллельном |
кВт |
А |
об/мин |
кВт |
А |
об/мин |
кВт |
А |
об/мин |
Д21К
Д31К |
тихоходное |
5,7
9,2 |
20
29 |
980
750 |
5,7
9,2 |
19
29 |
1150
800 |
5,7
9,2 |
18
28 |
1130
820 |
Д22К
Д32К
Д808К |
быстроходное |
10,0
23,0
- |
32
67
- |
1100
920
- |
10,0
23,0
- |
31
64
- |
1320
1090
- |
10,0
23,0
90,0 |
30
64
230 |
1360
1130
1500 |
ТАБЛИЦА 4.2.5 ПАРАМЕТРЫ ВЕНТИЛЯЦИИ ДВИГАТЕЛЕЙ ЗАЩИЩЕННОГО ИСПОЛНЕНИЯ С ОХЛАЖДЕНИЕМ IC17
Тип двигателя |
Количество вентилирующего воздуха, не менее, м3/мин |
Статический напор, не менее Па (мм водяного столба) |
Д12К
Д21К
Д22К
Д31К
Д32К
Д808К |
2,5
3,5
4,5
6,0
7,0
15,0 |
245(25)
167(17)
196(20)
216(22)
294(30)
147(15) |
 Скачать - ТАБЛИЦА 4.2.6 ТЕХНИЧЕСКИЕ ДАННЫЕ ДВИГАТЕЛЕЙ С ОХЛАЖДЕНИЕМ САМОВЕНТИЛЯЦИЕЙ IC01 В РЕЖИМАХ S3-ПВ=25,40,60% и S1- ПВ=100%. КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ У1 и УХЛ1

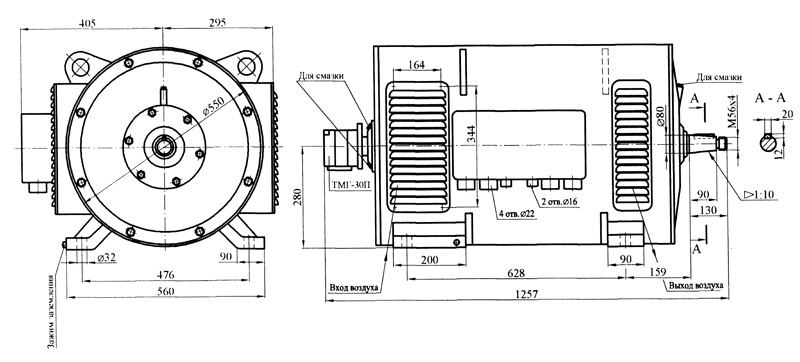

Рис. 4.2.1 Габаритные, установочные и присоединительные размеры и масса двигателя Д808К.
Степень защиты - IP23. По требованию заказчика возможна поставка двигателя без тахогенератора.
Форма исполнения - IM1003. Масса - 840 кг.
|
