7.1 Двигатели типа КР250 с самовентиляцией и независимой вентиляцией

• Двигатели разработаны на базе тягового двигателя типа КР251 (см. п. 4.1) и могут применяться в электроприводах даже с тяжелыми условиями работы.
• Большая клеммная коробка сверху, съемная, с возможностью поворота на 180°. Возможно исполнение с датчиками температуры якорной цепи двигателя.
• Технические данные двигателей независимого возбуждения на три значения номинального напряжения даны в табл. 7.1.1. Размеры и масса двигателей показаны на рис. 7.1.1 - 7.1.2.
• Возможно исполнение без тахогенератора (при заказе буква «Г» не указывается) в режиме работы S1 - продолжительном. Для этих же двигателей в кратковременном режиме работы - S2 часовом - мощность может быть увеличена на 15%.


Таблица 7.1.1 НОМИНАЛЬНЫЕ ДАННЫЕ ДВИГАТЕЛЕЙ КР250
Тип двигателя Исполнение на номинальное напряжение, В
220 275 375
кВт А об/мин кВт А об/мин кВт А об/мин
КРН250S 32 160 980 43 175 1230 55 165 1650
КРФ250S 38 190 950 45 180 1200 58 170 1600
КРН250М 32 160 600 47 190 900 62 185 1250
КРФ250М 44 220 580 52 210 880 67 200 1230

Максимальная рабочая частота вращения для двигателя типа КР…250S - 4000 об/мин, КР…250М - 3600 об/мин.
Принятые буквенные обозначения в типе двигателя:
КР - условное обозначение предприятия-изготовителя;
Н - самовентиляция;
Ф - независимая вентиляция от постороннего вентилятора;
250 - высота оси вращения h, мм;
S, M - короткое и, соответственно, среднее расстояние между отверстиями в лапах при заданном значении h, согласно МЭК72. Двигатели могут иметь исполнение с возможностью обслуживания щеточно-коллекторного узла только с одной (любой) стороны.



Тип       двигателя ?10 ?11 ?30 ?34 Масса, кг
КРН250S 349 429 1000 170 650
КРН250М 406 486 1055 230 680

1. Группа стойкости к механическим факторам М3.
2. Степень защиты IP23, (коробка - IP54).
3. Исполнение по способу монтажа IM1001.

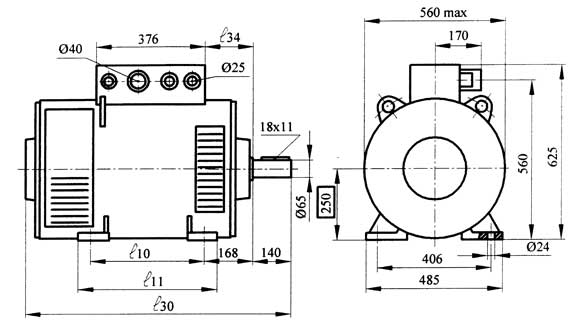

Рис. 7.1.1 Размеры и масса двигателей KPH250S(M)

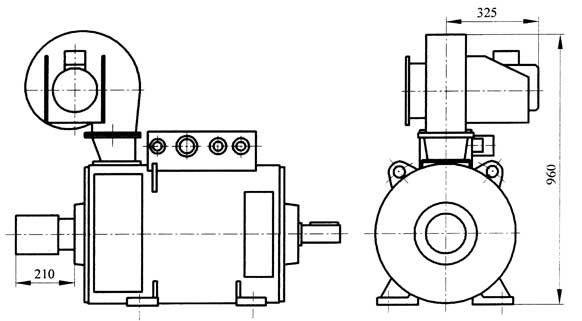

Рис. 7.1.2 Размеры двигателей KPФ250S(M) Остальные размеры - см. Рис. 7.1.1.

Масса двигателя КРФ250S - 690 кг, КРФ250M - 720 кг
