7.2 Двигатели типа Д808К с самовентиляцией

• Двигатели Д808К2 и Д808К3 разработаны на базе бурового двигателя Д808Б (см. п. 6.2) и могут работать в электроприводах с весьма тяжелыми режимами.
• При необходимости работы длительно с низкой частотой вращения самовентиляция двигателей не может обеспечить достаточно эффективное охлаждение, поэтому в Д808К2 предусмотрена установка вентилятора - «наезднака» типа ВВР. Двигатель Д808К2 УХЛ1 рекомендуется использовать без ВВР; при особо низких температурах окружающей среды оставляют включенной обмотку независимого возбуждения в нерабочее время для подогрева двигателя. При работе на открытом воздухе над ВВР и ТМГ-30П полезно установить навес. При использовании ВВР жалюзи коллекторных люков должны быть заглушены.
• Технические данные двигателей приведены в табл. 7.2.1. Размеры, масса и отдельные технические требования к двигателям даны на рис. 7.2.1 - 7.2.2.

Таблица 7.2.1 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ДВИГАТЕЛЕЙ Д808К
Тип двигателя Д808К2 Д808К3
Режим работы S1(ПВ=100%) S1(ПВ=100%) ПВ=60% S2(60 мин)
Мощность, кВт 80 90 37 43,5
Напряжение, В 440 440 110 110
Ток, А 200 230 370 390
Частота вращения, об/мин
                                                     -номинальная 1500 1500 525 500
                                                     -максимальная 3000 3000 2000 2000
Напряжение обмотки независимого возбуждения, В 110х2=220 110х2=220 -
Ток возбуждения расчетный, А 10,4/5,19 10,4/5,19 370 390
Возбуждение независимое последовательное
Кратковременная перегрузка по току, А 550 900
Количество щеток на один двигатель, шт 8 12

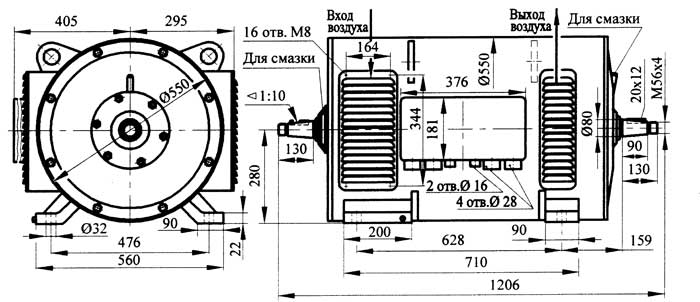

Рис. 7.2.1 Основные размеры и особенности исполнения двигателя Д808К2
1. Степень защиты IP23 (коробка - IP56).
2. Форма исполнения IM1001.
3. Сальники коробки выводов расположены слева, если смотреть со стороны коллектора (по особому заказу - справа).
4. Масса двигателя с вентилятором - «наездником» ВВР и тахогенератором ТМГ-30П - 860 кг



Рис. 7.2.1 Основные размеры и особенности исполнения двигателя Д808К3
1. Степень защиты IP23 (коробка - IP56), справа или, по особому заказу, слева.
2. Форма исполнения IM1004 (возможны IM1003 и др.).
3. Сальники коробки выводов расположены слева, если смотреть со стороны коллектора (по особому заказу - справа).
4. Масса двигателя - 820 кг
